Tuto : Comment régler une tête type T-rex FB

Voir le sujet précédent Voir le sujet suivant Aller en bas

Tuto : Comment régler une tête type T-rex FB

Message  Invité le Dim 22 Mai - 9:08

Je vais essayer de faire de mon mieu pour vous permettre de réglé la tête d'un T-rex (valable pour tout les clones) sans vous prendre le choux .

1- Première chose avant de faire quoi que ce soit comme réglage sur votre Hélico , verifiez que toutes les pièces rotatives dont le vissage se fait dans de l'alu sont bien collées au frein filet (bleu de chez loctite par exemple) .
Gardez a l'esprit que le mec qui as assemblé les pièce de votre combo n'a peut etre pas fait son boulot correctement .

2 - Ensuite sur votre radio verifiez que la courbe de pas est du type 0/25/50/75/100 car pour les réglages vous allez faire varier le pas et vous aurez besoin de toute la plage disponible . Verifiez également que le moteur ne peu pas demarrer donc soit vous modifiez votre courbe de gaz pour avoir une "courbe" plate a 0% sur tout les point , soit vous utilisez votre inter throtle hold soit vous debranchez directement le moteur .

3 - Une tête se regle de bas en haut et le bas de la tête commence au niveau des servo .
3-1 Commencez par mettre le stick des gaz a 50% puisque nous allons commencer par regler le 0°
3-2 Verifiez que les palonniers des servo soient a l'horizontal si ce n'est pas le cas choisissez le cran le plus horizontal possible et corriger le reste avec les subtrim.
3-3 A l'aide du manuel de montage et d'un pied a coulisse reglez les bielettes qui vont des servo au plateau . (attention les biellettes ont un sens de montage , align met une lettre en repère, celle ci doit etre sur l'exterieur )
3-4 Maintenant que votre plateau est relié et que vos servos sont tous a l'horizontal il est pas mal de verifié que votre plateau est bien a plat. Il existe un outils bien pratique pour faire ce réglage : le swashplate leveler
En voila un http://www.fast-lad.co.uk/store/deluxe_swashplate_leveler_rave_trex_sport_hr1132-slv-p-6328.html

4 Mise en place de la Tête :
4-1 Commencez par regler les 2 grandes biellette selon les dimmensions données dans votre notice de montage puis mettez la tête en place sur l'axe . LEs 2 dernières biellette sont en générale non réglable donc mettez les simplement en place .


A ce niveau du réglage la tête est utilisable mais pas tout a fait bien réglée . Remettez le stick de votre tx a 50% et courrez chercher l'incidencemetre .

Maintenant que tout est en place et que vous avez votre incidencemetre a disposition il va falloir positionner la barre de belle perpendiculaire a l'axe principale.

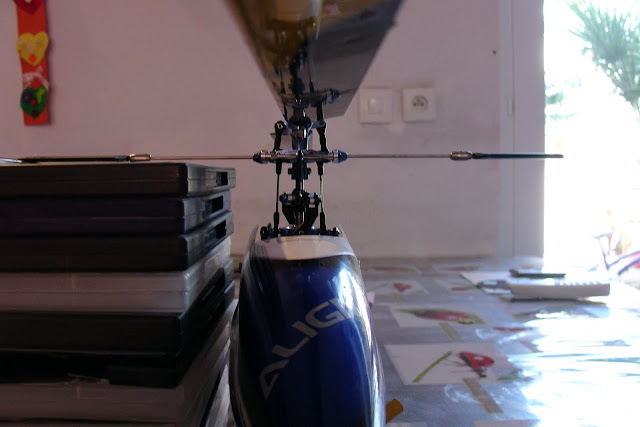

Plusieur solutions sont possible , moi je me prend pas la tete et je calle le tout avec une pile de DvD et j'ajuste avec ce qui me tombe sous la main



Ensuite reste a mettre en place l'incidencemetre sur une des 2 pales , d'aligner celui-ci sur la barre de bell (regle du haut // a la barre de bell) et a mesurer l'angle des pales.
Sur la photo suivant l'angle des pales est de 0° et le stick de la radio à 50%


Si votre incidencemetre vous indique +1 ou -2 ajustez la grande bielette jusqu'a obtenir un beau 0 puis passez a l'autre pale.

Voila vos réglages sont presque terminés, nous allons passer au réglage du swachmix pour obtenir les débatements du pas , et du pas cyclique sur ail et elev .

Dans une configuration pour débutant ne voulant pas se faire peur avec un helico monstrueusement vif il est interressant de prendre pour repere 10° de pas et 6.5 de pas cyclique . Avec ce type de réglage vous ne risquez pas d'avoir une guepe entre les mains mais si vous le souhaitez il sera quand meme possible de faire de la voltige simple .


Dernière édition par Webgaffeur le Jeu 14 Juil - 4:36, édité 5 fois
